“精靈”系列核心板

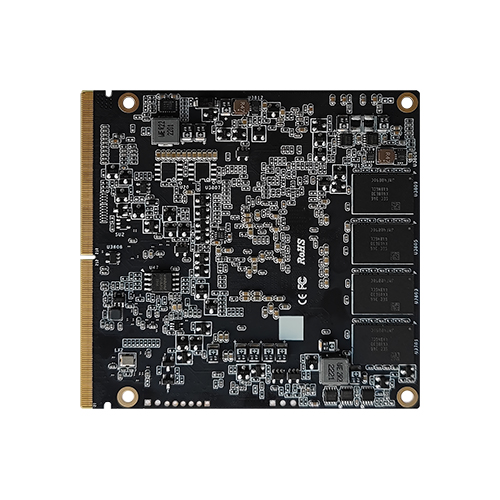

WEC-SEHL

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 兼容Intel Elkhart Lake系列處理（J6412、J6413、J6426）

? 支持最高達32GB內存

? 支持HDMI、DP顯示

? 支持2路千兆以太網

? 支持6路COM、2路CAN、2路USB3.0、6路USB2.0

? 支持3路PCIe3.0 X1

? 集成FPGA芯片，提供33路高速IO；支持18路GPIO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用Intel Elkhart Lake系列處理器（J6412、J6413、J6426），最高支持32GB內存；支持HDMI、DP顯示；支持2路千兆以太網，支持6路COM、2路CAN、2路USB3.0、6路USB2.0，支持3路PCIe3.0 ×1；支持18路GPIO；集成FPGA芯片，提供33路高速IO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SJ6412	WEC-SJ6413	WEC-SJ6426
中央處理器	CPU型號	Intel 賽揚 J6412	Intel賽揚J6413	Intel賽揚 J6426
	主頻	2.0 GHz	1.8GHz	2.0GHz
	核心/線程	4/4	4/4	4/4
	高速緩存LLC	1.5MB	1.5 MB	1.5 MB
	熱設計功耗	10W	10W	10W
	BIOS	AMI UEFI BIOS
內存	類型	LPDDR4X，3200 MT/s
	ECC	N/A
	容量	8/16GB，最大支持32GB
	通道/ 插槽	板載內存
存儲	eMMC	32 / 64 / 128GB eMMC5.1（可選）
	SATA	支持1路SATA 3.0
圖形處理	圖形控制器	Intel? UHD Graphics for 10th Gen Intel? Processors
	最大主頻	800 MHz	800 MHz	850 MHz
顯示	HDMI	1路HDMI，最大分辨率 4096x2160@ 60Hz
	DP	2路DP，最大分辨率 4096x2160@ 60Hz
	eDP	不支持
	MIPI-DSI	不支持
	3D硬件加速	高清視頻硬件編解碼，支持OpenGL、OpenCL
音頻	音頻	1路
網絡	控制器	Intel i211 GbE
	以太網	2路
	傳輸速度	10/100/1000 Mbps
I/O接口	COM	6 路
	CAN	2路
	USB	2路USB 3.0，6路USB 2.0
	GPIO	18路
	高速IO	33路高速IO，由集成的FPGA（LFD2NX-40）提供
	SATA	1路 SATA3.0
	SPI	1路
	I2C	2路
	看門狗	BIOS 支持
	智能風扇	支持
擴展接口	PCIe	3路PCIe3.0 X1
操作系統	OS	Windows10，Ubuntu 20.04
電源	類型	直流輸入
	輸入電壓	12-24V
環境	工作溫度	0 ~ 60 ℃
	儲存溫度	-40 ~ 85 ℃
	相對濕度	95% @40℃，無凝結
	抗振性	3.5 Grms
機械性能	外形尺寸	85mm×82mm
