WEC-SBTR
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? Intel 賽揚J1900處理器，主頻高達2.0GHZ
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 1路USB 3.0，4路USB 2.0
? 6路COM、2路CAN
? 33路高速IO，由集成的FPGA芯片提供；16路GPIO
? 4路PCIe 3.0 ×1
首頁 > 產品中心 > 工業核心板 > “精靈”系列核心板
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? Intel 賽揚J1900處理器，主頻高達2.0GHZ
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 1路USB 3.0，4路USB 2.0
? 6路COM、2路CAN
? 33路高速IO，由集成的FPGA芯片提供；16路GPIO
? 4路PCIe 3.0 ×1

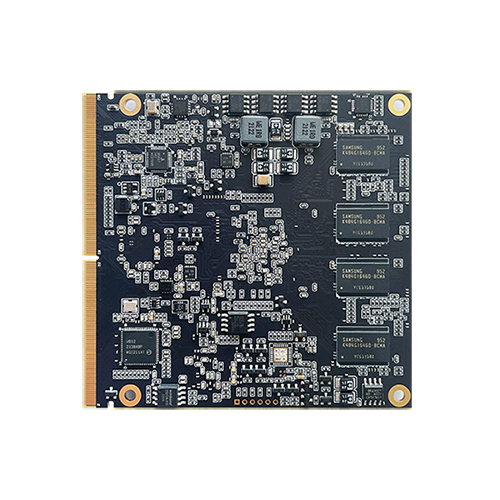

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用Intel 賽揚J1900處理器，主頻高達2.0GHz，最高支持8GB內存，支持2路千兆網口，10/100/1000Mbps自適應；1路USB 3.0，4路USB 2.0；支持6路COM、2路CAN；集成FPGA芯片，可提供33路高速IO；16路GPIO、4路PCIe 3.0 ×1。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-SJ1900 | WEC-SJ1800 | WEC-SE3845 | |
中央處理器 | CPU | Intel 賽揚 J1900 | Intel 賽揚 J1800 | Intel 凌動 E3845 |
睿頻 | 2.42GHz | 2.58 GHz | 1.91 GHz | |
核心/線程 | 4/4 | 2/2 | 4/4 | |
緩存 | 2 MB | 1MB | 2 MB | |
熱設計功耗 | 10W | 10W | 10W | |
BIOS | AMI UEFI BIOS | |||
內存 | 類型 | DDR3L 1333 MHz | ||
最大容量 | 8GB | |||
通道/ 插槽 | 雙通道/ 板貼 | |||
ECC | 不支持 | |||
存儲 | eMMC | 8/16/32GB | ||
圖形 | 控制器 | Intel HD Graphics for Intel Atom Processor Z3700 Series | ||
最大頻率 | 792 MHz | 854 MHz | 792 MHz | |
顯示 | DP | 1 路，最大分辨率 1920×1200 @ 60Hz | ||
HDMI | 1 路，最大分辨率 1920×1200 @ 60Hz | |||
多屏顯示 | 支持雙屏異顯 | |||
以太網 | 數量 | 2路 | ||
網速 | 10/100/1000 Mbps自適應 | |||
控制器 | I211/I211 | |||
I/O接口 | USB | 1路USB 3.0，3路USB2.0 | ||
COM | 6路 | |||
SMBus | 1路 | |||
CAN | 2路 | |||
GPIO | 16路 | |||
高速IO | 33路，由集成的FPGA芯片提供 | |||
PCIe | 4 PCIe 3.0 x1 | |||
SATA | 1路 | |||
音頻 | 1 路Intel HD音頻接口 | |||
SPI | 1路 | |||
TPM | TPM2.0 | |||
Watchdog | BIOS Support | |||
Smart Fan | System FAN（Option support） | |||
操作系統 | OS | windows7、windows10、Linux | ||
電源 | 輸入電壓 | DC，9-12V；RTC 電池: 2.0V ~ 3.3V | ||
環境 | 工作溫度 | 0 ~ 60 °C | ||
存儲溫度 | -40 ~ 85 °C | |||
工作濕度 | 10- 90% @ 40℃，無凝結 | |||
存儲濕度 | 0- 95% @ 60℃，無凝結 | |||
機械性能 | 外形尺寸 | 82mm*85mm | ||
